边坡防护工程中复合排水网的作用解析

山东茂隆新材料科技有限公司 2023-11-04 1644


小编今天来和大家聊一聊,在边坡防护工程中,复合排水网扮演着哪些重要的角色呢?一起来看看吧。

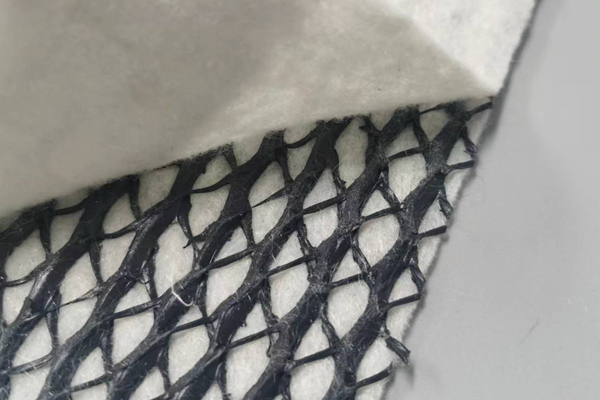

边坡防护工程中复合排水网的作用解析  第1张

土工合成材料在铁路、公路等交通基建领域中扮演着重要角色,对工程的安全性和使用寿命有着密切的关联。这是因为土工合成材料是排水系统不可或缺的组成部分。

复合土工排水网是一种新型土工合成材料,其结构由三维排水网芯、两面热粘无纺土工布组成。三维土工网芯包括一个厚的垂直肋条,以及顶部和底部各一条斜置的肋条。能够迅速地排出道路的地下水,自身还有一个孔隙维护系统,能在高荷载下阻断毛细水。同时,它还能起到隔离和地基加固作用。可替代传统的沙粒和砾石层,主要用于边坡、路基和隧道内壁等工程部位的排水和加固

一、排水材料的类型及比较

施工和材质的不稳定可能导致天然砂或砾石排水材料在工程中出现问题,特别是在边坡超过一定角度时,铺设这些材料会面临很大的困难。此外,作为雨水渗流导排层的砂砾石天然排水材料需要占用大量的堆场空间,并且开采这些材料还会对环境造成新的破坏。如果将砂砾石用于斜坡排水系统,当坡度超过一定角度时,固定排水层将非常困难,甚至可能无法实施。

由于土工织物在一定压力下会嵌入排水通道,普通双肋的排水网的排水能力会随着时间的推移而减弱。双肋排水网存在无法承受持续高压荷载以及土工织物嵌入排水通道导致排水能力下降等问题,无法满足边坡排水的要求。而三维排水网则成功解决了天然排水材料和双肋排水网存在的各种问题。

二、复合土工排水网的导排原理和优势

复合土工排水网是通过将三维排水网和两层无纺土工布进行热粘复合而成。该系统结合了土工布的反滤作用和三维土工排水网的排水和荷载分散功能,提供了一个完整的“反滤-排水-保护”系统。网芯采用三层纵横交错的筋条组成,其中刚性较大的筋条纵向布置,形成排水通道,上下交叉排列的筋条形成支撑,防止土工布嵌入排水通道,即使在很高的荷载下也能保持很高的排水性能。土工布的功能包括提供水/土过滤层,防止粘土和上方填料嵌入排水网芯,确保其长期排水能力。

基层上铺设复合排水网层可以快速排出渗透的雨水。如果边坡没有铺设导水层,多余的雨水没有及时排出可能会造成孔隙水压力增加,剪切强度下降,最终可能导致灾难性的塌方。

复合土工排水网拥有独特的三维结构,能够在使用过程中承受高压荷载,同时保持厚度,并提供出色的导水能力。相比普通二维排水网,复合土工排水网能够长期承受高于2000kPa的高压荷载。在压力升高的情况下,复合土工排水网的导水率变化较小,即使在极大的附加荷载下仍然具备出色的排水性能。因此,压力越高,复合土工排水网的优势越明显。

复合土工排水网具有较高的导水率和抗拉模量,同时具备较高的抗拉强度。

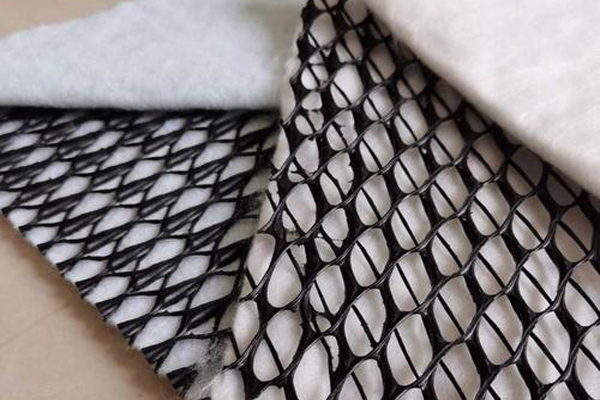

边坡防护工程中复合排水网的作用解析  第2张

三、复合土工排水网的特性 (技术参数以材料检测指标为准)

1、当负载为720千帕斯卡,梯度为2%,渗透率为2500米每天,流率为13千克每米时。

2、经过10000小时承受1200kPa荷载的蠕变试验后,厚度仍保持60%以上。

3、三肋排水网芯的碳黑含量不低于2%,密度为0.94g/cm,抗拉强度不低于36.5kN/m,熔融指数为1.0g/10min,一般厚度为6mm。

4、无纺土工织物表观孔径 0.18mm,透水率 0.26Sec~,渗透 0.2cm/sec,刺破强度 580N,梯形撕裂强度 356N,握持拉伸强度 900N,握持延展率 50%,顶破强度2750kPa。

四、复合土工排水网的作用

1、排水功能: 在基层上铺设土工布,可以排出填料与基层之间的积水,阻止毛细水进入,并有效地与边缘排水系统结合。这种结构可以缩短基层的排水路径,大大减少排水时间,防止边坡土壤液化,提高边坡的稳定性。土工布还具有反滤功能,可以阻止细颗粒物进入网芯空隙,保证网芯的长期有效排水能力。

2、加强作用:填料和基层土料会在一定程度上进入土工网的上层部分。因此,复合土工排水网还具有限制填料横向移动的潜在作用,类似于土工格栅的加强作用。一般来说,复合土工排水网的抗拉强度和刚性比许多用于地基加固的土工格栅更优,这种限制作用将增强边坡的支撑能力。

3、隔离效果:复合土工排水网的土工布可以有效地防止填料和基层土料的混合。

五、复合土工排水网的接缝和搭接

1、将土工合成材料的方向调整,使得其卷长方向与坡度方向保持平行。

2、当复合土工排水网端对接时,相邻的土工网至少需要在宽度方向上搭接 300mm。在材料卷的宽度方向上,每 300mm 需要使用一个扎线带进行绑扎。上层土工布需要进行连续热风煤接或缝合。

3、相邻的土工网芯应使用塑料搭扣连接,并且每隔1m应该使用塑料扣进行连接。上层土工布应该进行连续热风焊接或缝合。

边坡防护工程中复合排水网的作用解析  第3张
