塑料排水板的施工技巧详解

山东茂隆新材料科技有限公司 2023-11-27 1431


想了解塑料排水板的施工方法吗?今天小编就给大家介绍一下,一起来看看吧。

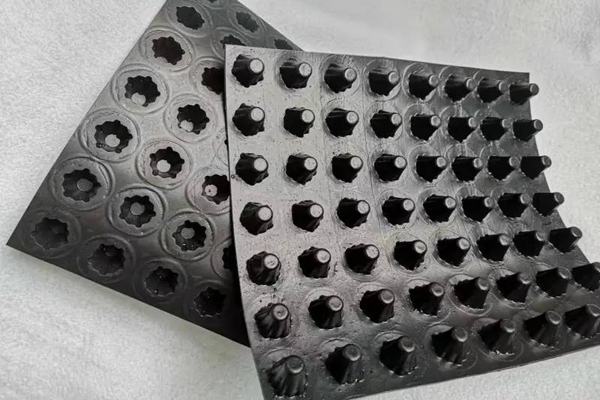

塑料排水板的施工技巧详解  第1张

在工程项目中,如果遇到不良地质地段和特殊路基,主要是软基的情况,设计时会考虑软弱土层的厚度和特理力学指标等设计参数。对于软弱地基层厚度超过3米,填土高度超过5米的一般软弱路基地段(除涵洞基底段外),可以采用插设塑料排水板进行处理。这里所使用的塑料排水板是SPB-C型的,排水板之间的间距(记为As)会根据计算结果来确定,一般不会超过2.0米。排水板会采用正三角形的布设方式,插板的深度也会根据计算结果来确定,一般会深入到基岩面。

塑料排水板材料

所购买的塑料排水板材料应具备优异的耐腐蚀性和充足的柔性,并且其质量应符合图纸和《招标文件技术规范》的要求。该塑料排水板的性能指标应符合设计要求和规范的规定。可以考虑采用SPB-C型塑料排水板,其性能指标如下:

(1)抗拉指数——芯板:1.3kN/mm2;滤膜:0.44N/mm2;

(2)延伸率2%-10%;

(3)抗撕裂度应超过300N (实际 SPB-C的滤膜撕裂度为1340N);

(4)透水性≥10-3mL/s;

(5)滤膜渗透系数不小于4.2×10-4cm/s。

禁止污染或混合堆放采购的排水板材料,禁止使用过期产品。塑料排水板应当被妥善堆放在现场并覆盖存储,以防止暴露在空气中导致老化;同时,应避免直接接触阳光和雨水浸泡,根据工程进展和每日需求进行取用。

插排水板施工方法

(1)泥岩摊铺

施工前,首先需要对场地进行平整,并开挖纵向和横向的排水沟,将农田中的水排除干净。然后,在场地上摊铺一层厚度为30cm的泥岩填料,并将其设置成路拱状。中心部分的厚度应小于100cm。接着,在泥岩填料上填筑50cm厚的天然砂砾石垫层,并进行插板处理。若遇到田埂,需要将原来的地表削平成斜面,以确保砂砾石垫层的连续性和排水效果。

(2)砂砾石垫层摊铺

砂砾石垫层所使用的自然砂砾最大颗粒直径不超过50毫米,含泥量不超过5%。在施工过程中,应避免过度扰动和突起对软弱土地的影响。在剪断排水板时,确保留出孔口长度不小于50厘米,以延伸到砂砾石垫层中。

(3)测量放样

根据地质资料,在塑料板施工区内,结合淤泥底标高情况,预先划分插板施工区域。对于淤泥底标高差异较大的区域,采用20×20 m的方格网进行划分,每个区域试插9根插板;对于淤泥底标高较为均匀的区域,则采用40×40 m的方格网划分,每个区域试插9根插板。使用竹签进行插位标定。

(4)插板现场调试和试插

施工前测量放样后,根据已有的钻探资料,在塑料排水板施工前,我们会和业主、设计师和监理员一起到现场使用插板机进行试插。试插时,我们会按照40m×40m的方格网进行插入,如果发现淤泥底标高差异很大的区域,我们会进一步细分为20m×20m的方格,进行塑料排水板的试插。业主、设计师和监理员会根据试插的深度确定每个区域的塑料排水板施工深度,一旦确定了塑料排水板的设定深度,我们就可以开始进行大面积的施工了。

(5)插板

软基处理施工主要使用塑料排水板插板机。插板机定位后,通过振动锤驱动套管对准插孔位置下沉。排水板从套管中穿过,并与端头的锚靴相连接。套管顶住锚靴,将排水板插入设计的土壤深度。拔起套管后,锚靴和排水板一起留在土壤中。然后,剪断多余露在垫层外的连续排水板,并对排水板进行保护,以防止因插板机的移动和车辆出入而导致塑料排水板受损,从而降低排水效果。

塑料排水板的施工技巧详解  第2张

插板质量要求

(1)塑料排水板在插入地基的过程中应保证板不扭曲,透水膜无破损和不被污染。板的底部应有可靠的锚固措施,以免在抽出保护套管时将其带出。

(2)在安装好塑料排水板后,要立即切除超出垫层的部分,并对排水板进行保护,以防止插板机移动或车辆进出时对塑料排水板造成损坏,从而降低排水效果。

(3)排水板施插过程,应注意是否在插入时真正送入土中,或在拔管(心轴)时,排水板回带上来。可经常注意卷筒内塑料板的耗用量(或用自动记录装置)。施插排水板到达设计入土深度后方能拔管。

(4)如果遇到地下障碍物或者无法继续钻进去,或者使孔体倾斜(超过允许的偏差),那么就应该放弃这个孔,拔出管道,并且将其移动到相距约45cm左右的位置,然后重新打一个新的排水孔。

(5)在施打排水孔时,应使用定载振动压入的方法,直至达到设计所需的深度,严禁使用重锤夯击。

(6)在施打过程中,要保持排水孔的垂直度,其垂直偏差应控制在每1米进入深度范围内≤1.5-2厘米(即1.5%-2%)。

(7)按照设计要求的间距施打,排水孔的平面位置通常不超过5cm的位置偏差。

(8)如果发现排水板断裂,应重新将其插入土壤,以保持连续性。

(9)施工前应对软基的厚度和强度进行复核。若软弱土层厚度小于2.5米,则无需进行插板处理。在插设塑料排水板时,其间距尺寸误差应保持在15cm以下,而露出在砂砾石垫层上的长度应控制在20cm范围内。

今天的内容已经介绍完毕,感谢大家的阅读和观看。希望这对大家有所帮助,如有需要,请随时来电咨询(13884763567)。
